Pump Catalog Numbering System

IHT泵需要压缩空气驱动即可产生压力。泵可以连接到现场现有的压缩空气管道系统即可，不需要连接电源就可以产生压力。采用压缩空气驱动的优点：

通过手动压力控制阀或气控阀即可调节压力
由空气驱动，特别适用于防爆应用领域由空气驱动，特别适用于防爆应用领域
能够达到预设定的最终压力
自动由泵进行补压
长期保压而不消耗能量
保压时介质不会产生过热现象
便于安装、维护成本低、只需连接气源、入口管线及压力管线即可
运行可靠、维护成本低、运行时噪音小

IM 系列		IM系列可以提供高达3gpm（12L / min）的输出流量。降噪修改可用于对噪声有严格要求的行业应用。所有型号均在25至125 psi（1.8至9 bar）的空气驱动压力下运行，并且手动泵选件可用于要求精确控制或没有空气驱动的应用。 IM系列共有7种，压力比为5：1至220：1。
ASL 系列		ASL系列每个安装支架都有3/8“螺栓的英寸（2）x13 / 32”（10.32）插槽。底部入口泵头和侧面嵌入式泵头是可拆的。 ASL系列提供压力比为11：1至796：1。
IAGT 系列		IAGT系列所有型号的气压驱动压力在40pa至3500pa之间。入口压力达100 psi，出口压力高达25000 psi。 AGT系列共有9种，压力比为60：1。
IAAD 系列		IAAD系列所有型号的气压驱动压力在40至150 psi（2.8至10.3 bar）之间。入口压力从100 psi到1250 psi（6.9 bar到86.2 bar），出口压力高达1250 psi（86.2 bar）。单回路流量：0.316L。AAD系列中共有2种，压力比为2：1和5：1。
冷媒加注泵系列		冷媒增压机主要应用新型环保制冷剂, 液态气体（如 co2 、sf6、氟里昴、氟龙）的回收与灌注。气体驱动安全、防爆，气体增压泵的驱动气体与被压缩气体完全分开，对压缩气体无污。
IAG 系列		IAG系列共有3种，压力比为30：1和60：1和75：1。

高压阀件

阀门型号
Valve Seriers	Valve Type	Connector Type	Outside Diameter Tube Size	Stem/seat type	Body Pattern	Options
10=10,000PSI	V=needle	A=AF	1=1/16"	07=non-rotating Veestem (on-off service)	1=2-way Straight	HT:High Temperature
15=15,000PSI	B=Ball Valve	N=NPT	2=1/8"	08=non-rotating regulating stem (tapered tip for regulating and shutoff)	2=2-Way Angle	N/O: Normally Open
20=20,000PSI	E=Elbow	L=Medium	4=1/4"	87=Vee stem with Replacedable seat	3=3-Way/2 on Pressure	N/C: Normally Closed
30=30,000PSI	T=Tee	H=High	5=5/16"	88=Regulating stem with replaceable seat	4=3-Way/1 on pressure	MINI-NO
40=40,000PSI	C=Cross		6=3/8"		5=2-way Angle/Replaceable Seat	MINI-NC
60=15,000PSI	K=Check		8=1/2"		6=3-way/2-stem	MPO-NO: Medium Duty Operator Normally Open
100=100,000PSI	F=Filter		9=9/16"			MPO-NC: Medium Duty Operator Normally Closed
150=150,000PSI	S=Straight Coupling		12=3/4"			HPO-NO:Heavy Duty Piston Operator Normally Open
	Plug		16=1"			HPO-NC:Heavy Duty Piston Operator Normally Closed
	G=Gland, Col or Sleeve

参考压力可能无法反映实际压力等级，实际压力等级还请参考适用目录页，或咨询厂商，十分感谢。

一般型号示例：
HT-60-TH-4 = 60000 psi三通，用于1/4“外径管道。
HT-15-EA-2 = 15000 psi，用于外径为1/8”的管道、锥形密封接头。
HT-30-VH-6071-HT = 30000 psi直通阀，适用于外径为3/8”的高温管，阀杆延伸。
“HTCO”HT-10-VN-4072-N/C = 10000 psi角阀，用于1/4“NPT管道，带“HTCO”空气操作器，常闭。
“HTPO”HT-15-VA-4072-N/C = 10000 psi角阀，用于1/4“锥形密封，带“HTPO”活塞操作机构，常闭。

高压连接件

接头型号
Pressure Series	Connection(s) Size and Type
Pressure Series	Female	Male
10=10000PSI	AF1	AM1	1/16" Taper Seal
15=15000PSI	AF2	AM2	1/8"Taper Seal
20=20000PSI	AF4	AM4	1/8"Taper Seal
30=30000PSI	AF6	AM6	3/8"Taper Seal
60=60000PSI	LF4	LM4	1/4"Medium Pressure
100=100000PSI	LF6	LM6	3/8"Medium Pressure
150=150000PSI	LF9	LM9	9/16"Medium Pressure
	LF12	LM12	3/4"Medium Pressure
	LF16	LM16	1"Medium Pressure
	HF2	HM2	1/8"High Pressure
	HF4	HM4	1/4"High Pressure
	HF6	HM6	3/8"High Pressure
	HF9	HM9	9/16"High Pressure
	HF16	HM16	1"High Pressure
	XF4	XM4	1/4"Ultra High Pressure
	XF6	XM6	3/8"Ultra High Pressure
	NFA	NMA	1/8"NPT Pipe
	NFB	NMB	1/4"NPT Pipe
	NFC	NMC	3/8"NPT Pipe
	NFD	NMD	1/2"NPT Pipe
	NFF	NMF	3/4"NPT Pipe
	NFH	NMH	1"NPT Pipe
		HA9	9/16"Hose
		HA12	3/4"Hose
		HA16	1"Hose
		HA21	1 5/16"Hose
			DKOS-Metric Male
			12 - Male 120° cone

硬管和手动泵

IHT硬管，主要用于油气、氢能、液压和水清洗行业，适用于液体和气体介质。

所有的过渡接头和硬管都采用V4A不锈钢材质冷成型，以适应该行业对高温及高压的特殊要求。

硬管的工作压力为690-4,140 bar，适用于多种螺纹形式。

标准的螺纹形式包括：

- JIC

- NPT

- Medium Pressure (MP) 中压

- High Pressure (HP) 高压

- Type M

- Sealing cones (metric & inch) 密封锥度（公制或英制）

连接形式：

外螺纹 x 外螺纹

内螺纹 x 内螺纹

内螺纹 x 外螺纹

15K PSI

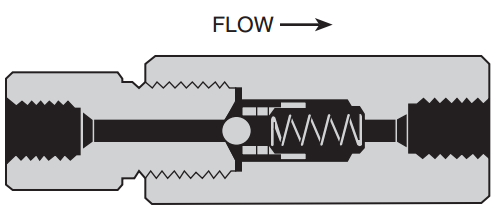

球形单向阀 Ball Check Valves
型号	压力等级	连接	长度	六角尺寸
Catalog Number	PressureRating （psi）	Connections	Length （inch）	Hex Size （inch）
Catalog Number	PressureRating （psi）	Connections	Length （inch）	Hex Size （inch）
15-KA1	15000	1/16"TAPER SEAL	3-1/8"	1"
15-KA2	15000	1/8"TAPER SEAL	3-9/16"	1"
10-KA4	10000	1/4" TAPER SEAL	3-7/8"	1"
10-KA6	10000	3/8"TAPER SEAL	3-7/8"	1"

O型圈单向阀 Soft Seat Check Valves
型号	压力等级	连接	长度	六角尺寸
Catalog Number	PressureRating （psi）	Connections	Length （inch）	Hex Size （inch）
Catalog Number	PressureRating （psi）	Connections	Length （inch）	Hex Size （inch）
15-KA1-T	15000	1/16"TAPER SEAL	3-1/2"	1"
15-KA2-T	15000	1/8"TAPER SEAL	3-1/2"	1"
10-KA4-T	10000	1/4" TAPER SEAL	3-7/8"	1"
10-KA6-T	10000	3/8"TAPER SEAL	3-7/8"	1"

NPT球形单向阀 NPT Ball Check Valves
型号	压力等级	连接	A-B	长度	六角尺寸
Catalog Number	PressureRating （psi）	Connections	A-B	Length （inch）	Hex Size （inch）
Catalog Number	PressureRating （psi）	Connections	A-B	Length （inch）	Hex Size （inch）
15-KN2	15000	1/8" FNPT	NFA	4-5/32"	1"
15-KN4	15000	1/4" FNPT	NFB	4-5/32"	1"
15-KN6	15000	3/8" FNPT	NFC	4-5/32"	1"
15-KN8	15000	1/2" FNPT	NFD	4-9/16"	1-3/8"
10-KN12	10000	3/4" FNPT	NFF	5-5/16"	1-3/8"
10-KN16	10000	1" FNPT	NFH	7-1/8"	2-1/2"

NPT O型圈单向阀 Soft Seat Check Valves
型号	压力等级	连接	A-B	长度	六角尺寸
Catalog Number	PressureRating （psi）	Connections	A-B	Length （inch）	Hex Size （inch）
Catalog Number	PressureRating （psi）	Connections	A-B	Length （inch）	Hex Size （inch）
15-K N2	15000	1/8" FNPT	NFA	4-5/32"	1"
15-K N4	15000	1/4" FNPT	NFB	4-5/32"	1"
15-K N6	15000	3/8" FNPT	NFC	4-5/32"	1"
15-K N8	15000	1/2" FNPT	NFD	4-9/16"	1-3/8"
10-K N12	10000	3/4" FNPT	NFF	5-5/16"	1-3/8"
10-K N16	10000	1" FNPT	NFH	7-1/8"	2-1/2"

20K PSI

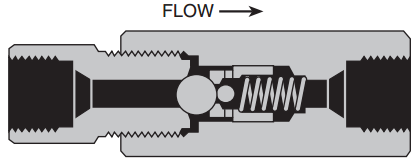

球形单向阀 Ball Check Valves
型号	硬管	压力等级	连接	通径	长度	厚度
Catalog Number	Tubing	PressureRating （psi）	Connections	Orifice （inch）	Length (inch)	Thickness （inch）
Catalog Number	Tubing	PressureRating （psi）	Connections	Orifice （inch）	Length (inch)	Thickness （inch）
20-KL4	1/4"O.D.	20000	LF4	1/8"	3-3/4"	1"
20-KL6	3/8"O.D.	20000	LF6	7/32"	3-3/4"	1"
20-KL9	9/16"O.D.	20000	LF9	23/64"	4-1/2"	1-3/8"
20-KL12	3/4"O.D.	20000	LF12	7/16"	5-1/8"	1-3/4"
20-KL16	1"O.D.	20000	LF16	9/16"	6-1/2"	2-1/2"

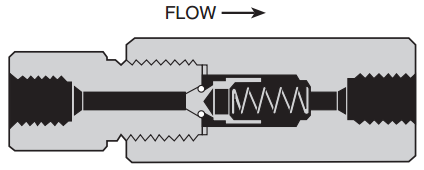

O型圈单向阀 Soft Seat Check Valves
型号	硬管	压力等级	连接	通径	长度	厚度
Catalog Number	Tubing	PressureRating （psi）	Connections	Orifice （inch）	Length (inch)	Thickness （inch）
20-KL4-T	1/4"O.D.	20000	LF4	1/8"	3-3/4"	1"
20-KL6-T	3/8"O.D.	20000	LF6	7/32"	3-3/4"	1"
20-KL9-T	9/16"O.D.	20000	LF9	23/64"	4-1/2"	1-3/8"
20-KL12-T	3/4"O.D.	20000	LF12	7/16"	5-1/8"	1-3/4"
20-KL16-T	1"O.D.	20000	LF16	9/16"	6-1/2"	2-1/2"

30-60K PSI

球形单向阀 Ball Check Valves
型号	压力等级	连接	长度	六角尺寸
Catalog Number	PressureRating （psi）	Connections	Length （inch）	Hex Size （inch）
40-KH9	40000	9/16"HIGH PRESSURE	5-1/8"	1-1/2"
60-KH2	60000	1/8"HIGH PRESSURE	4-3/16"	1-1/2"
60-KH4	60000	1/4"HIGH PRESSURE	4-1/4"	1-1/2"
60-KH6	60000	3/8"HIGH PRESSURE	4-5/8"	1-1/2"
60-KH9	60000	9/16"HIGH PRESSURE	5-1/8"	1-1/2"
30-KH16	30000	1 "HIGH PRESSURE	6-1/2"	2-1/2"RD with flats

O型圈单向阀 Soft Seat Check Valves
型号	压力等级	连接	长度	六角尺寸
Catalog Number	PressureRating （psi）	Connections	Length （inch）	Hex Size （inch）
30-KH2-T	30000	1/8"HIGH PRESSURE	3-3/4"	1"
30-KH4-T	30000	1/4"HIGH PRESSURE	3-7/8"	1"
30-KH6-T	30000	3/8"HIGH PRESSURE	3-7/8"	1"
30-KH9-T	30000	9/16"HIGH PRESSURE	4-1/4"	1-3/8"
40-KH9-T	40000	9/16"HIGH PRESSURE	5-1/16"	1-1/2"

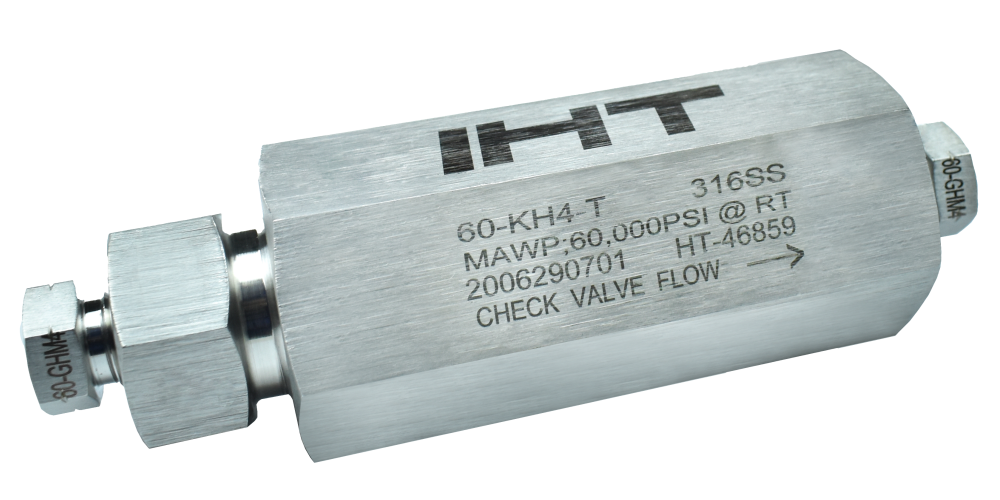

60-KH4-T	60000	1/4"HIGH PRESSURE	4-9/16"	1-1/2"
60-KH6-T	60000	3/8"HIGH PRESSURE	4-9/16"	1-1/2"
60-KH9-T	60000	9/16"HIGH PRESSURE	5-1/16"	1-1/2"
30-KH16-T	30000	1 "HIGH PRESSURE	6-1/2"	2-1/2"RD with flats
